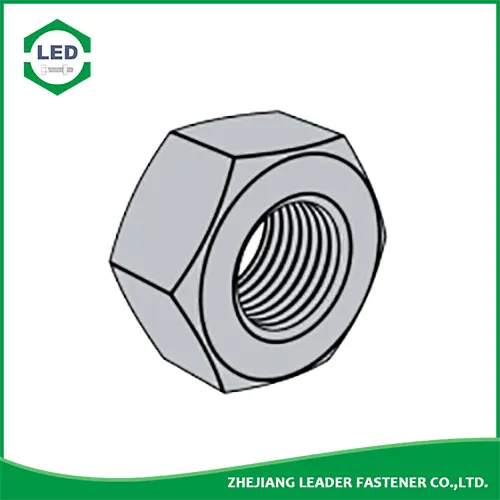

DIN 934 kuusiomutteri
Leader-Fastener® on DIN 934 kuusiomutterin valmistaja ja jakelija. Meillä on täydellinen palveluvalikoima tuotantolaitoksiin investoinnista, vientiosastosta laadunvalvontatiimiin ja -keskukseen, joka vastaa tarpeitasi. Pidämme laatua yrityksen elämänä. Jatkamme hyvää laatua ensimmäisenä politiikkana ja olemme perustaneet kansainvälisen standardin mukaisen laadunvalvonta- ja tarkastusjärjestelmän. Olemme toteuttaneet ISO9001 laatutakuujärjestelmän jokaisessa tuotannossa, kuljetuksessa ja myynnissä. Toivomme, että voisimme lähitulevaisuudessa olla kumppanisi liiketoiminnassa huippulaadulla, ritaripalvelulla ja kilpailukykyisellä hinnalla lähitulevaisuudessa ja olla myös ystäviäsi.
Lähetä kysely PDF Lataa
Tuotteen Kuvaus
Leader-Fasener® DIN 934 kuusiomutterisisäisillä koneruuvikierteillään ovat yleisin käytössä oleva mutterityyppi, ja ne on yhdistetty käytännössä kaikkiin ulkokierteisiin kiinnikkeisiin, joissa on koneruuvikierteet. Niiden nimellinen (maksimi) paksuus on noin 0,8 kertaa niiden nimelliskoko (merkitty ~0,8d), joten M10 kuusiomutterin paksuus on 8 mm. Ruostumattomasta teräksestä valmistetut kuusiomutterit ovat saatavilla luokkiin 6, 8 ja 10 sekä luokkaan 50 (epätavalliset koot), luokkaan 70 (A2-70, A4-70), luokkaan 80 (A4-80). A2 ruostumaton teräs on verrattavissa 18-8:aan ja A4 vastaa 316:ta. Karkeat kierteet ovat vakiona, mutta joitain on saatavana ohuilla ja erittäin hienoilla kierteillä; oikeanpuoleiset kierteet ovat tyypillisiä. Yksinkertainen viimeistely, josta puuttuu ruostetta estävä pintakäsittely, ja sinkitty ovat yleisiä teräksen viimeistelyjä. Kierteen toleranssi on 6H tasapinnalle ja pinnoitetulle teräkselle ja ruostumattomalle teräkselle. Mutterin lujuusluokan (Class) tulee aina olla yhtä suuri tai suurempi kuin ruuvin.DIN 934 kuusiomutteritovat samanlaisia kuin ISO 4032, tyyli 1; JIS B1181; ja ANSI B18.2.4.1M, Tyyli 1. Jos tarvitset ohuen (alennettu korkeus) mutterin ja kestät heikentyneen lujuuden, harkitse DIN 439 B:tä.
Leader-Fastenerin tuotetiedot®DIN 934 kuusiomutteri
|
Lanka D |
M1.6 |
M2 |
M2.5 |
M3.0 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
|
|
P |
0.35 |
0.4 |
0.45 |
0.5 |
0.6 |
0.7 |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
|
|
E |
Min. |
3.4 |
4.3 |
5.5 |
6.0 |
6.0 |
7.7 |
8.8 |
11.1 |
14.4 |
17.8 |
20.0 |
23.4 |
26.8 |
29.6 |
|
M |
Max. |
1.3 |
1.6 |
2.0 |
2.4 |
2.4 |
3.2 |
4.7 |
5.2 |
6.8 |
8.4 |
10.8 |
12.8 |
14.8 |
15.8 |
|
Min. |
1.1 |
1.4 |
1.8 |
2.2 |
2.2 |
2.9 |
4.4 |
4.9 |
6.4 |
8.0 |
10.4 |
12.1 |
14.1 |
15.1 |
|
|
S |
Max. |
3.2 |
4.0 |
5.0 |
5.5 |
5.5 |
7.0 |
8.0 |
10.0 |
13.0 |
16.0 |
18.0 |
21.0 |
24.0 |
27.0 |
|
Min. |
3.0 |
3.8 |
4.8 |
5.3 |
5.3 |
6.8 |
7.8 |
9.8 |
12.7 |
15.7 |
17.7 |
20.7 |
23.7 |
26.2 |
|
|
Lanka D |
M20 |
M22 |
M24 |
M27 |
M30 |
M33 |
M36 |
M39 |
M42 |
M45 |
M48 |
M52 |
M56 |
M60 |
M64 |
|
|
P |
2.5 |
2.5 |
3 |
3 |
3.5 |
3.5 |
4 |
4 |
4.5 |
4.5 |
5 |
5 |
5.5 |
5.5 |
6 |
|
|
E |
Min. |
33.0 |
37.3 |
39.6 |
45.2 |
50.9 |
55.4 |
60.8 |
66.4 |
71.3 |
77.0 |
82.6 |
88.3 |
93.6 |
99.2 |
104.9 |
|
M |
Max. |
18.0 |
19.4 |
21.5 |
23.8 |
25.6 |
28.7 |
31.0 |
33.4 |
34.0 |
36.0 |
38.0 |
42.0 |
45.0 |
48.0 |
51.0 |
|
Min. |
16.9 |
18.1 |
20.2 |
22.5 |
24.3 |
27.4 |
29.4 |
31.8 |
32.4 |
34.4 |
36.4 |
40.4 |
43.4 |
46.4 |
49.1 |
|
|
S |
Max. |
30.0 |
34.0 |
36.0 |
41.0 |
46.0 |
50.0 |
55.0 |
60.0 |
65.0 |
70.0 |
75.0 |
80.0 |
85.0 |
90.0 |
95.0 |
|
Min. |
29.2 |
33.0 |
35.0 |
40.0 |
45.0 |
49.0 |
53.8 |
58.8 |
63.1 |
68.1 |
73.1 |
78.1 |
82.8 |
87.8 |
92.8 |
|
Materiaali: hiiliteräs, ruostumaton teräs, seosteräs, messinki.
Viimeistely: musta, sinkkipinnoitettu, sinkkikeltainen, HDG, fosfaatti, DACROMET, geomet, magin, Ruspert, teflon jne.
DIN 934 - 1987 kuusiomutterit metrisellä karkealla ja hienojakoisella kierteellä, tuoteluokat A ja B
| Langan koko | M1 | M1.2 | M1.4 | M1.6 | (M1.7) | M2 | (M2.3) | M2.5 | (M2.6) | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | |||
| d | |||||||||||||||||||
| P | Piki | Karkea lanka | 0.25 | 0.25 | 0.3 | 0.35 | 0.35 | 0.4 | 0.45 | 0.45 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | |
| Hieno lanka-1 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | 1 | |||
| Hieno lanka-2 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | |||
| m | max = nimelliskoko | 0.8 | 1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2 | 2.4 | 2.8 | 3.2 | 4 | 5 | 5.5 | 6.5 | ||
| min | 0.55 | 0.75 | 0.95 | 1.05 | 1.15 | 1.35 | 1.55 | 1.75 | 1.75 | 2.15 | 2.55 | 2.9 | 3.7 | 4.7 | 5.2 | 6.14 | |||
| mw | min | 0.44 | 0.6 | 0.76 | 0.84 | 0.92 | 1.08 | 1.24 | 1.4 | 1.4 | 1.72 | 2.04 | 2.32 | 2.96 | 3.76 | 4.16 | 4.91 | ||
| s | max = nimelliskoko | 2.5 | 3 | 3 | 3.2 | 3.5 | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | ||
| min | 2.4 | 2.9 | 2.9 | 3.02 | 3.38 | 3.82 | 4.32 | 4.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | |||
| e â | min | 2.71 | 3.28 | 3.28 | 3.41 | 3.82 | 4.32 | 4.88 | 5.45 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| 1000 yksikköä/kg | 0.03 | 0.054 | 0.063 | 0.076 | 0.1 | 0.142 | 0.2 | 0.28 | 0.72 | 0.384 | 0.514 | 0.81 | 1.23 | 2.5 | 3.12 | 5.2 | |||
| Langan koko | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | |||
| d | |||||||||||||||||||
| P | Piki | Karkea lanka | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | |
| Hieno lanka-1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | |||
| Hieno lanka-2 | 1.25 | 1.25 | / | / | 2 | 1.5 | 2 | / | / | / | / | / | / | / | / | / | |||
| m | max = nimelliskoko | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | ||
| min | 7.64 | 9.64 | 10.3 | 12.3 | 14.3 | 14.9 | 16.9 | 17.7 | 20.7 | 22.7 | 24.7 | 27.4 | 29.4 | 32.4 | 34.4 | 36.4 | |||
| mw | min | 6.11 | 7.71 | 8.24 | 9.84 | 11.44 | 11.92 | 13.52 | 14.16 | 16.56 | 18.16 | 19.76 | 21.92 | 23.52 | 25.9 | 27.5 | 29.1 | ||
| s | max = nimelliskoko | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | ||
| min | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | |||
| e â | min | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| 1000 yksikköä/kg | 11.6 | 17.3 | 25 | 33.3 | 49.4 | 64.4 | 79 | 110 | 165 | 223 | 288 | 393 | 502 | 652 | 800 | 977 | |||
| Langan koko | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | (M85) | M90 | M100 | M110 | M125 | M140 | M160 | |||
| d | ||||||||||||||||||
| P | Piki | Karkea lanka | 5 | 5.5 | 5.5 | 6 | 6 | / | / | / | / | / | / | / | / | / | / | |
| Hieno lanka-1 | 3 | 4 | 4 | 4 | / | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||
| Hieno lanka-2 | / | / | / | / | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | / | / | |||
| m | max = nimelliskoko | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 | 88 | 100 | 112 | 128 | ||
| min | 40.4 | 43.4 | 46.4 | 49.1 | 52.1 | 56.1 | 59.1 | 62.1 | 66.1 | 70.1 | 78.1 | 85.8 | 97.8 | 109.8 | 125.5 | |||
| mw | min | 32.3 | 34.7 | 37.1 | 39.3 | 41.7 | 44.9 | 47.3 | 49.7 | 52.9 | 56.1 | 62.5 | 68.6 | 78.2 | 87.8 | 100 | ||
| s | max = nimelliskoko | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 | 155 | 180 | 200 | 230 | ||
| min | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 117.8 | 127.5 | 142.5 | 152.5 | 177.5 | 195.4 | 225.4 | |||
| e â | min | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 133.11 | 144.08 | 161.02 | 172.32 | 200.57 | 220.8 | 254.7 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | 170 | 196 | 216 | 248 | |||
| 1000 yksikköä/kg | 1220 | 1420 | 1690 | 1980 | 2300 | 2670 | 3040 | 3440 | 3930 | 4930 | 6820 | 8200 | 13000 | 17500 | 26500 | |||
â ,* Jos koko on M110 tai suurempi, kuusikulmioreunat voivat olla säteittäisiä.
â¡,Tämä standardi on korvattu standardeilla ISO 4032, ISO 8673 ja ISO 8674
â¢, Materiaali:
a) Teräs, ominaisuusluokka: â¤M2,5: 6; M3-M39: 6,8,10; > M39: sopimuksen mukaan. Standardi DIN 267-4
b)Rostumaton teräs, Ominaisuusluokka: â¤M39: A2-70, A4-70; >M39: sopimuksen mukaan. Standardi DIN 267-11
c) Ei-rautametalli, Kiinteistöluokka: sopimuksen mukaan. Standardi DIN 267-18
