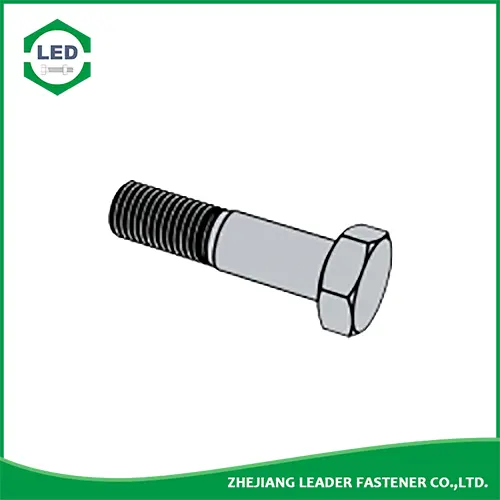

DIN 609 kuusiopultti
  • DIN 609 kuusiopulttiDIN 609 kuusiopultti

DIN 609 kuusiopultti

Leader-Fastener® on DIN 609 -kuusiopultin valmistaja ja jakelija. Meillä on täydellinen palveluvalikoima tuotantolaitoksiin investoinnista, vientiosastosta laadunvalvontatiimiin ja -keskukseen, joka vastaa tarpeitasi. Pidämme laatua yrityksen elämänä. Jatkamme hyvää laatua ensimmäisenä politiikkana ja olemme perustaneet kansainvälisen standardin mukaisen laadunvalvonta- ja tarkastusjärjestelmän. Olemme toteuttaneet ISO9001 laatutakuujärjestelmän jokaisessa tuotannossa, kuljetuksessa ja myynnissä. Toivomme, että voimme lähitulevaisuudessa olla kumppanisi liiketoiminnassa huippulaadulla, ritaripalvelulla ja kilpailukykyisellä hinnalla lähitulevaisuudessa ja olla myös ystäviäsi.

Lähetä kysely    PDF Lataa

Tuotteen Kuvaus

DIN 609 - Kuusikulma sopii pitkäkierteisille pulteille

Leader-Fasener® DIN 609 kuusiopultti(Fit Bolt) pitkällä kierteisellä osalla materiaalin, viimeistelyn ja koon mukaan. Olkaruuvit, joita kutsutaan myös olkapulteiksi tai irrotuspulteiksi, ovat kiinnikkeitä, joissa on kolme erillistä osaa: pää, kierteetön varsi ja kierreosa, joka on halkaisijaltaan pienempi kuin olkapää. Halkaisijan muutos kierreosan ja varren välillä muodostaa olakkeen, jota vasten olkapultti voidaan kiristää. Niissä voi olla erityyppiset päät, mutta niissä on usein hylsypäät.

MetrinenDIN 609 Hex Head Olkapää,Tämä standardi määrittelee mitat ja tekniset toimitusehdot M8-M52 kuusiokolopulteille, jotka on määritetty tuoteluokkaan A (koko M10 tai sitä pienempi) tai tuoteluokkaan B (koko M12 tai sitä suurempi).


Leader-Fasener® DIN 609 - 2016 kuusikulmio sopii pultteihin, joissa on pitkä kierre


Ruuvikierre d M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
P Piki Karkea lanka 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
Hieno lanka-1 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2
Hieno lanka-2 - 1 1.5 - - 2 2 2 1.5
b 50 € 14.5 17.5 20.5 22 25 27.5 28.5 32.5 -
50¼L⤠150 16.5 19.5 22.5 24 27 29.5 30.5 34.5 36.5
150 euroa 21.5 24.5 27.5 29 32 34.5 35.5 39.5 41.5
ds Nimelliskoko (K6) 9 11 13 15 17 19 21 23 25
min 9.001 11.001 13.001 15.001 17.001 19.002 21.002 23.002 25.002
max 9.01 11.012 13.012 15.012 17.012 19.015 21.015 23.015 25.015
d0 min 7.9 9.9 11.5 13.5 15.5 17.5 19.1 21.1 23.1
max 8.2 10.2 11.8 13.8 15.8 17.8 19.4 21.4 23.4
e min 14.38 17.77 19.85 22.78 26.17 29.56 32.95 37.29 39.55
k Nimelliskoko 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
min 5.15 6.22 7.21 8.51 9.71 11.15 12.15 13.65 14.65
max 5.45 6.58 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 min 3.61 4.35 5.05 5.96 6.8 7.81 8.51 9.65 10.26
r min 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
max 0.55 0.55 0.75 0.75 0.75 0.75 0.95 0.95 0.95
s max = nimelliskoko 13 16 18 21 24 27 30 34 36
min 12.73 15.73 17.57 20.16 23.16 26.16 29.16 33 35
Lg (max) - - - - - - - - -
1000 terästuotteen paino (âkg) - - - - - - - - -


Ruuvikierre d (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
P Piki Karkea lanka 3 3.5 3.5 4 4 4 4 4 4
Hieno lanka-1 2 2 2 3 3 3 3 3 3
Hieno lanka-2 - - - - - - - - -
b 50 € - - - - - - - - -
50¼L⤠150 39.5 43 45 49 51 56 59 63 65
150 euroa 44.5 48 50 54 56 61 64 68 70
ds Nimelliskoko (K6) 28 32 34 38 40 44 46 50 55
min 28.002 32.002 34.002 38.002 40.002 44.002 46.002 50.002 55.002
max 28.015 32.018 34.018 38.018 40.018 44.018 46.018 50.018 55.021
d0 min 25.7 29.7 31.7 35.7 37.7 41.7 43.7 47.7 52.7
max 26 30 32 36 38 42 44 48 53
e min 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Nimelliskoko 17 19 21 22 25 26 28 30 33
min 16.65 18.58 20.58 21.58 24.58 25.58 27.58 29.58 32.5
max 17.35 19.42 21.42 22.42 25.42 26.42 28.42 30.42 33.5
k1 min 11.66 13.01 14.41 15.11 17.21 17.91 19.31 20.71 22.75
r min 1 1 1 1 1 1 1 1 1
max 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15
s max = nimelliskoko 41 46 50 55 60 65 70 75 80
min 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Lg (max) - - - - - - - - -
1000 terästuotteen paino (âkg) - - - - - - - - -


â ,Keskitysreikä Muoto A tai Muoto R DIN 332-1:n mukaan (keskitys vaaditaan vain ruuveille, joissa on lisäys [suurempi varren halkaisija ds], ruuveille, joihin ei ole lisätty [viimeistelyruuvit], se jätetään valmistajan tehtäväksi.)

â¡, Materiaali:

a) Teräs, lujuusluokka: dâ¤39mm:8,8ï¼d>39mm sopimusten mukaan. Standardi DIN EN ISO 898-1

b) Ruostumaton teräs, lujuusluokka: dâ¤20mmï¼A2-70ï¼2039mm sopimuksen mukaan. Standardi DIN EN ISO 3506-1, DIN EN ISO 3506-3

c) Ei-rautametallit, ominaisuusluokka: CU2ï¼CU3. Standardi DIN EN 28839
